چگونه یک پیچ ذوزنقه ای حرکت خطی صاف را در ماشین های واقعی ارائه می دهد؟

طرح کلی

• حالت شکست واقعی (دریفت، واکنش، اتصال، سایش، نویز، گرما) را شناسایی کنید.
• درک کنید که چراپیچ ذوزنقه ایپروفیل ظرفیت بار، قابلیت ساخت و پایداری را متعادل می کند.
• برای کنترل سرعت، سفتی و ضربه زدن، سرب، قطر و ساپورت انتهایی را انتخاب کنید.
• طرح مهره و مواد را برای کنترل اصطکاک، آلودگی و محدودیت های نگهداری انتخاب کنید.
• با یک چک لیست کوتاه اعتبار سنجی کنید تا قطعات تولیدی با نمونه های اولیه مطابقت داشته باشند.

نقاط دردی که مدام خود را نشان می دهند

خریداران به ندرت با این جمله شروع می کنند که «من به یک نیاز دارمپیچ ذوزنقه ای" آنها با سردرد شروع می کنند: ستون بالابر در طول شب چند میلی متر به پایین می لغزد، لغزش خطی نمی تواند یک موقعیت را تکرار کند، یا مهره داغ می شود و شروع به جیغ زدن می کند. در اینجا رایج ترین مسائل و آنچه که معمولاً به آن اشاره می کنند آورده شده است.

• رانندگی عقب یا رانش بار:شما موتور را متوقف می کنید، اما بار خزش می کند. این می تواند زمانی اتفاق بیفتد که سرب بیش از حد تهاجمی باشد، اصطکاک خیلی کم است، یا سیستم دارای لرزش/ضربه است. بسیاری از سیستم‌های ذوزنقه‌ای می‌توانند در برابر رانندگی عقب مقاومت کنند، اما این خودکار نیست - هندسه مهم است.
• عکس العملی که موقعیت یابی را خراب می کند:شما جهت را برعکس می کنید و هیچ لحظه ای حرکت نمی کند. این "گروه مرده" می تواند تفاوت باشد بین اتوماسیون صاف و محصولی که ارزان به نظر می رسد.
• حرکت الزام آور و ناهموار:پیچ با دست صاف می شود، اما تحت مونتاژ می چسبد. ناهماهنگی، پشتیبانی نهایی ناکافی، یا یک ماده مهره که بارگذاری لبه را تحمل نمی کند، اغلب مقصر واقعی است.
• سایش سریع و گرد و غبار سیاه:دویدن خشک با جفت مواد نامناسب می تواند به سرعت فرسوده شود، به خصوص با آلودگی. گاهی اوقات روانکاری وجود دارد - اما نوع اشتباهی است، به طور متناقض اعمال می شود یا شسته می شود.
• صدا و گرما در سرعت:دور بیشتر در دقیقه گرمایش اصطکاکی را افزایش می دهد و می تواند منجر به لرزش یا شلاق شود. پیچ سربی که در 100 دور در دقیقه کار می کند ممکن است در 1000 دور در دقیقه بدون طراحی مجدد خراب شود.

واقعاً پیچ ذوزنقه ای چیست

A پیچ ذوزنقه اییک پیچ برقی با پروفیل رزوه ای شکل ذوزنقه ای است که برای تبدیل حرکت چرخشی به حرکت خطی طراحی شده است. در مقایسه با بال‌اسکروها، معمولاً کارایی را با سادگی، استحکام و نگهداری آسان‌تر بار عوض می‌کند. این تجارت می تواند دقیقاً همان چیزی باشد که شما می خواهید در سیستم های بلند کردن، گیره، تنظیم یا حرکت که "در جایی که شما قرار می دهید می ماند" بیش از اصطکاک بسیار کم اهمیت دارد.

چیزی که آن را در محیط های صنعتی کاربردی می کند فقط شکل نخ نیست، بلکه اکوسیستم است: مهره های منطبق (برنز، فولاد، پلیمرها)، محلول های ضد ضربه، طرح های خود روان شونده و روش های تولید انعطاف پذیر. درست انجام شد، aپیچ ذوزنقه ایمونتاژ می تواند برای بسیاری از کاربردها مقرون به صرفه، قابل نگهداری و به طرز شگفت انگیزی دقیق باشد.

اصول انتخابی که از پشیمانی جلوگیری می کند

اگر فقط یک چیز را به خاطر دارید: a را انتخاب نکنیدپیچ ذوزنقه ایتنها با قطر آن را به عنوان یک سیستم انتخاب کنید: سرب (یا زمین)، طول، طراحی مهره، جفت شدن مواد، طرح روانکاری و پشتیبانی انتهایی.

• سرب (سفر در هر انقلاب):سرب بزرگ‌تر سریع‌تر حرکت می‌کند، اما به احتمال زیاد به عقب هدایت می‌شود و در بار زیاد گرمای بیشتری تولید می‌کند. سرب کوچکتر قابلیت کنترل و نگهداری بار را بهبود می بخشد اما سرعت را کاهش می دهد.
• قطر و استحکام هسته:قطر بزرگتر مقاومت کمانش و سفتی را بهبود می بخشد، که برای دهانه های طولانی و بارهای سنگین مهم است.
• طول پشتیبانی نشده و خطر شلاق:پیچ های بلند در دور بالا می توانند شلاق بزنند. اگر به سرعت در طول طولانی نیاز دارید، ممکن است نیاز داشته باشید پشتیبانی میانی، ترتیبات مختلف یاتاقان انتهایی یا راه حل حرکتی متفاوت.
• چرخه وظیفه:تنظیم متناوب (چند ثانیه اینجا و آنجا) با حرکت مداوم بسیار متفاوت است. کار مداوم مستلزم مدیریت گرما و استراتژی سایش بهتر است.
• محیط زیست:گرد و غبار، مایع خنک کننده، مواد شوینده و خوردگی در فضای باز بهترین انتخاب را به سمت حفاظت مهر و موم شده تغییر می دهند. مواد ضد زنگ یا مهره های پلیمری.

ماتریس انتخاب سریع

از این جدول به عنوان نقطه شروع برای انتخاب a استفاده کنیدپیچ ذوزنقه ایپیکربندی این جایگزینی برای محاسبات مهندسی نیست، اما شما را از رایج ترین تله ها دور نگه می دارد.

انواع مغزها و موادی که واقعا مهم هستند

پیچ توجه را به خود جلب می کند، اما مهره اغلب طول عمر و احساس را تعیین می کند. برای یکپیچ ذوزنقه ایمونتاژ، انتخاب مهره بر: اصطکاک، سر و صدا، واکنش متقابل، تحمل آلودگی، و اینکه چقدر سیستم نسبت به ناهماهنگی قابل قبول است.

• آجیل برنزی:یک انتخاب کلاسیک برای ظرفیت بار و سایش قابل پیش بینی. زمانی که بتوانید مواد زائد را روغن کاری کرده و کنترل کنید عالی است.
• مهره های فولادی:قوی است، اما می تواند کمتر بخشنده باشد و ممکن است نیاز به روانکاری دقیق و جفت کردن سطح داشته باشد تا از گند زدگی جلوگیری شود.
• پلاستیک های مهندسی (نایلون، POM، PEEK، کامپوزیت):اغلب ساکت تر است و می تواند با حداقل روغن کاری کار کند. پلیمر مناسب می تواند محیط های سخت را تحمل کند. پلیمر اشتباه می تواند تحت بار خزش کند یا با گرما نرم شود.

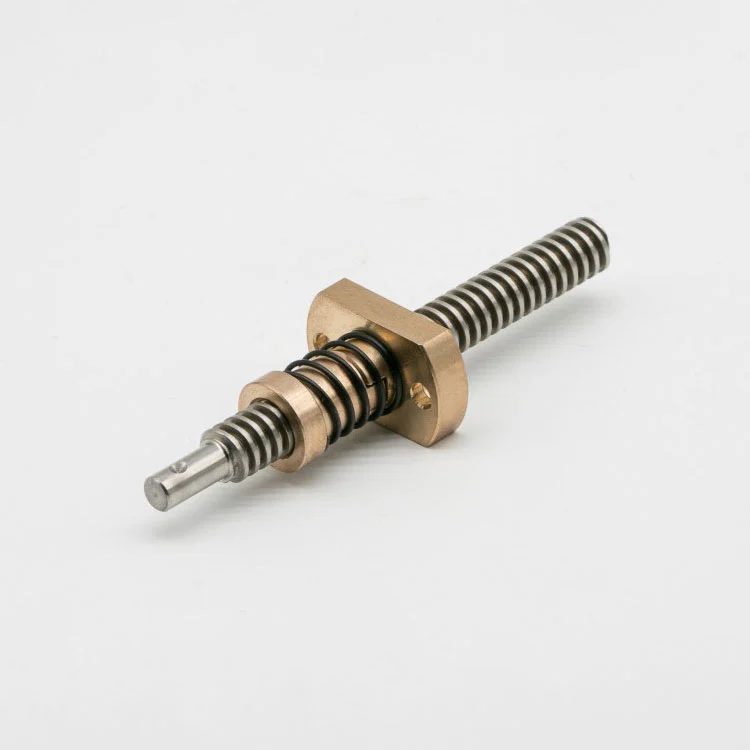

• مهره های ضد ضربه:طراحی شده برای کاهش فاصله و بهبود تغییرات جهت. زمانی ایده آل است که کیفیت موقعیت یابی بیشتر از گشتاور بسیار کم اهمیت دارد.

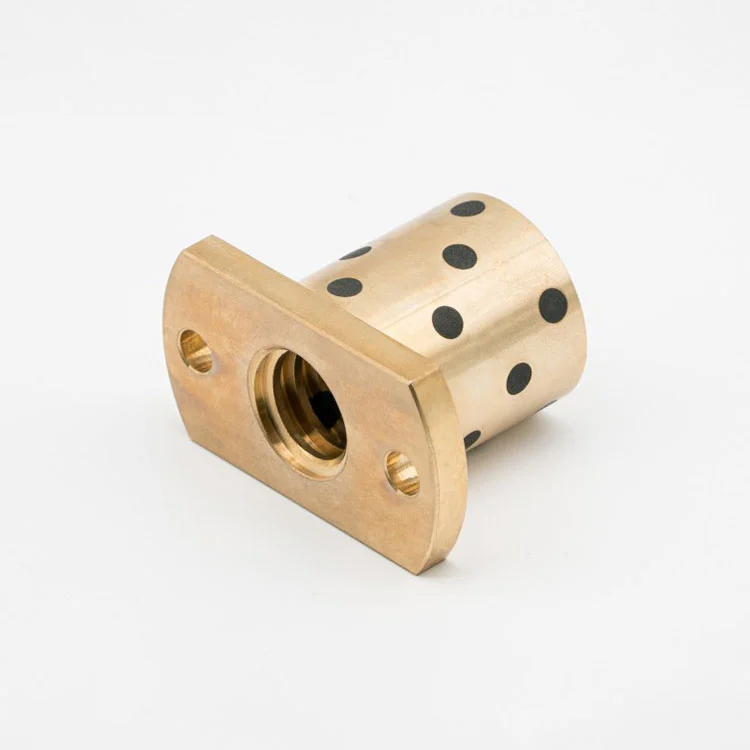

• آجیل بدون روغن / خود روان کننده:زمانی که روغن کاری غیرعملی، نامطلوب یا به راحتی شسته می شود مفید است.

چک لیست یکپارچه سازی: پشتیبانی، تراز، روانکاری

حتی بهترین هاپیچ ذوزنقه ایاگر طراحی اطراف بی دقت باشد ناامید خواهد شد. این نقاط ادغام محل بسیاری از پروژه ها هستند بی سر و صدا در طول مقیاس بندی از نمونه اولیه به تولید شکست می خورند.

• پایان دادن به استراتژی پشتیبانی:مشخص کنید کدام انتهای ثابت و کدام شناور است. انتخاب بلبرینگ بر بازی محوری، سفتی و نویز تأثیر می گذارد.
• تراز و نصب:ناهماهنگی اصطکاک و سایش را به طور چشمگیری افزایش می دهد. استفاده از محفظه های مناسب، مراجع ماشینکاری، و از قرار دادن مهره در موقعیت مونتاژ خودداری کنید.
• طرح روغن کاری:زود تصمیم بگیرید: گریس، روغن، پلیمر خشک یا روش آب بندی. معمولاً "ما بعداً روغن کاری اضافه خواهیم کرد". ما فضایی را برای روغن کاری طراحی نکردیم.
• محافظت در برابر آلودگی:دم، روکش، برف پاک کن، و قرار گرفتن دور از تراشه و گرد و غبار می تواند عمر مفید را چند برابر کند.
• رفتار حرارتی:چرخه های کاری بالاتر گرما تولید می کنند. گرما فاصله ها را تغییر می دهد، سایش را افزایش می دهد و می تواند برخی از پلیمرها را نرم کند.
• تایید رانندگی عقب:اگر "باید در زمانی که برق خاموش است حفظ شود" الزامی است، آن را با بارهای واقعی و ارتعاش واقعی تأیید کنید.

سوالات کیفی که باید قبل از خرید بپرسید

اگر منبع یکپیچ ذوزنقه ای، هوشمندانه ترین حرکت پرسیدن سؤالاتی است که کنترل فرآیند را آشکار می کند. مقایسه قیمت آسان است. سازگاری نیست. این سوالات شما را از غافلگیری ناخوشایند محافظت می کند.

• چه تلورانس هایی را می توانید روی دقت سرب، صافی و فرم نخ نگه دارید؟نمرات استاندارد و اختیاری تامین کننده را بخواهید.
• نورد شده یا آسیاب شده؟و روش بازرسی برای هر دسته چگونه است؟
• چه جفت موادی را برای بار، سرعت و محیط من پیشنهاد می کنید؟یک تامین کننده خوب در مورد چرخه وظیفه و آلودگی سوال خواهد کرد.
• چگونه عکس العمل را کنترل می کنید؟فاصله استاندارد، تناسب قابل انتخاب، یا طرح های ضد ضربه.
• چه درمان های سطحی در دسترس هستند؟به خصوص اگر خوردگی یا سایش نگران کننده باشد.
• آیا می‌توانید مجموعه‌های پیچ و مهره‌ای را که به صورت جفتی همسان هستند، عرضه کنید؟تطبیق تغییرپذیری را کاهش می دهد و در زمان اشکال زدایی صرفه جویی می کند.
• چه چیزی از من برای نقل قول صحیح نیاز دارید؟الزامات نقشه ها، ضربه، بار، سرعت، نصب و "موقعیت نگه داشتن".

جایی که Suzhou Maitu Screw Rod Manufacturing Co., Ltd. می تواند کمک کند

اگر به دنبال تامین کننده ای هستید که بتواند از تنظیمات استاندارد و سفارشی پشتیبانی کند،Suzhou Maitu Screw Rod Manufacturing Co., Ltd.تمرکز بر راه حل های مارپیچ ذوزنقه ای شکل برای موارد استفاده از حرکت خطی و اتوماسیون - از جمله گزینه هایی مانند سبک های چند استارت، پیچ و مهره جفت شده عرضه و چندین مسیر مواد مهره (به عنوان مثال، انتخاب های مبتنی بر پلیمر و رویکردهای ضد واکنش).

در عمل، این بدان معناست که شما می توانید به روشی تمیزتر به منبع یابی نزدیک شوید: به جای اینکه یک پیچ از کاتالوگ انتخاب کنید و امیدوار باشید مهره رفتار کند، می توانید مشخص کنید اهداف عملکرد و دریافت یک جفت پیشنهادی. این به ویژه زمانی مفید است که محدودیت‌های شما شامل «بدون روغن کاری»، «کاهش واکنش متقابل» باشد. «برنز ویژه» یا «پلاستیک مهندسی»، یا زمانی که پروژه شما نیاز به سفارشی سازی مکرر در انواع مختلف دارد.
