چگونه راهنماهای خطی فوق دقیق می توانند دقت، پایداری و قابلیت اطمینان را در سیستم های حرکتی مدرن بهبود بخشند

خلاصه مقاله: راهنمای خطی فوق العاده دقیقبرای سیستم‌های حرکتی که به موقعیت‌یابی فوق‌العاده دقیق، حرکت صاف، استحکام بالا و تکرارپذیری طولانی‌مدت نیاز دارند، ضروری هستند. از تجهیزات نیمه هادی و ماشین ابزار دقیق گرفته تا رباتیک و تجهیزات پزشکی، راهنمای خطی مناسب می تواند مستقیماً بر کیفیت ماشینکاری، پایداری تجهیزات و هزینه های عملیاتی تأثیر بگذارد. این مقاله توضیح می‌دهد که چگونه راهنماهای بسیار دقیق کار می‌کنند، کدام مشخصات مهم‌تر هستند، نمرات دقیق چگونه با هم مقایسه می‌شوند، و خریداران باید در هنگام انتخاب راه‌حل قابل اعتماد از یک سازنده حرفه‌ای مانندمایتو.

فهرست مطالب

• چرا راهنماهای خطی فوق دقیق مهم هستند؟
• چه ویژگی های فنی یک راهنمای خطی با کارایی بالا را تعریف می کند؟
• درجه‌ها و تلورانس‌های دقیق چگونه بر عملکرد تأثیر می‌گذارند؟
• کدام مواد و درمان های سطحی از دقت طولانی مدت پشتیبانی می کنند؟
• معمولاً از راهنماهای خطی فوق دقیق کجا استفاده می شود؟
• چگونه باید راهنمای خطی مناسب را انتخاب کنید؟
• خریداران چه کنترل کیفیتی باید انتظار داشته باشند؟
• سوالات متداول
• افکار نهایی

چرا راهنماهای خطی فوق دقیق مهم هستند؟

در اتوماسیون مدرن، حرکت خطی دیگر صرفاً حرکت یک جزء از نقطه A به نقطه B نیست. ساخت نیمه هادی، بازرسی دقیق، ماشینکاری CNC، روباتیک و تجهیزات پزشکی اغلب به حرکت قابل تکرار با انحرافات بسیار کوچک نیاز دارند. در این کاربردها، حتی چند میکرومتر خطای هندسی می تواند بر کیفیت محصول، دقت مونتاژ یا نتایج اندازه گیری تأثیر بگذارد.

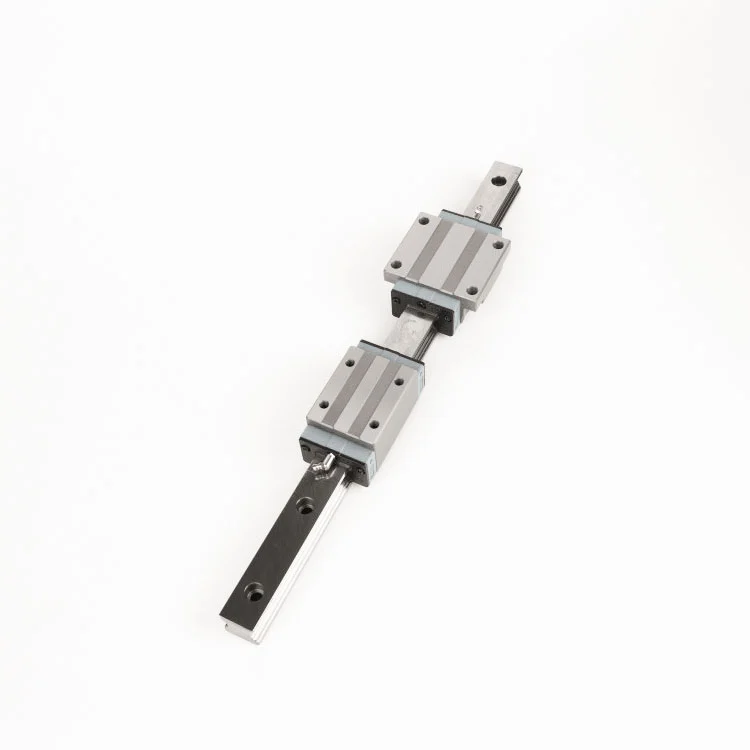

راهنماهای خطی فوق دقیق یک رابط حرکت غلتشی کنترل شده بین ریل راهنما و واگن را فراهم می کنند. هندسه راهرو بهینه شده آنها، سطوح نصب شده روی زمین به دقت، و تلورانس های تولید کنترل شده به حداقل رساندن ارتعاشات ناخواسته، تغییرات موقعیتی و بازی مکانیکی کمک می کند.

مایتو محصولات حرکت خطی را برای کاربردهای صنعتی پرمشقت توسعه می دهد و بیش از 12 سال تجربه در ساخت قطعات دقیق و راه حل های مرتبط دارد. راهنماهای بسیار دقیق آن حول محور صلبیت، سازگاری ابعادی، عملکرد بار و قابلیت اطمینان طولانی مدت طراحی شده اند و آنها را برای سیستم هایی مناسب می سازد که در آن راهنماهای خطی معمولی ممکن است دقت کافی را ارائه ندهند.

بنابراین ارزش یک راهنمای فوق العاده دقیق به تحمل ابعادی آن محدود نمی شود. این ترکیبی از دقت هندسی، خواص مواد، رفتار پیش بارگذاری، کیفیت نصب، روانکاری، آب بندی و بازرسی کیفیت است که عملکرد حرکت در دنیای واقعی را تعیین می کند.

چه ویژگی های فنی یک راهنمای خطی با کارایی بالا را تعریف می کند؟

یک راهنمای خطی دقیق باید به‌عنوان یک جزء حرکتی کامل ارزیابی شود نه با یک عدد دقت. چندین ویژگی فنی با هم کار می کنند تا عملکرد آن را تعیین کنند.

تماس چهار نقطه ای و توزیع بار

یک ساختار بهینه راه آهن می تواند بارهای اعمال شده را در چندین نقطه تماس توزیع کند. این به راهنما کمک می کند تا نیروهای شعاعی، نیروهای جانبی و بارهای لحظه ای را به طور موثرتر کنترل کند، به ویژه در تجهیزات چند محوره.

سطوح دقیق زمین

مسیرهای زمینی و سطوح نصب به روان‌تر شدن سفر کالسکه و بهبود ثبات ابعادی کمک می‌کنند. Maitu مسیرهای مسابقه زمینی را با سطح پرداخت تقریباً 0.4-0.8 میکرومتر Ra برای سری فوق دقیق خود مشخص می کند.

سختی بالا

سختی زمانی اهمیت بیشتری پیدا می کند که راهنما از ابزارهای سنگین، نیروهای برش، ماژول های بازرسی یا مکانیسم های چند محوره پشتیبانی کند. یک راهنما سفت و سخت می تواند به کاهش تغییر شکل و حفظ ثبات موقعیت تحت بارهای کاری کمک کند.

آب بندی و روانکاری قابل اعتماد

آلودگی یک نگرانی عمده در سیستم های حرکت خطی است. مهر و موم های چند لابیرنتی یکپارچه می توانند به جلوگیری از رسیدن آلاینده ها به عناصر نورد و مسیرهای مسابقه کمک کنند. راه حل های روغن کاری اختیاری می توانند نیازهای تعمیر و نگهداری را در طول عملیات طولانی مدت کاهش دهند.

• حرکت خطی پایدار و صاف
• قابلیت بارگذاری بالا و بار لحظه ای
• کاهش لرزش در طول سفر
• دقت نصب و اجرای کنترل شده
• محافظت در برابر گرد و غبار و آلاینده های خارجی
• فواصل نگهداری طولانی تر در صورت روغن کاری صحیح

درجه‌ها و تلورانس‌های دقیق چگونه بر عملکرد تأثیر می‌گذارند؟

درجه دقیق تعیین می کند که چگونه ابعاد بحرانی و ویژگی های هندسی به شدت کنترل می شوند. برای کاربردهایی که شامل چندین ریل موازی یا محورهای هماهنگ هستند، سازگاری بین راهنماها بسیار مهم است زیرا تفاوت‌های ابعادی کوچک می‌تواند در طول نصب و بهره‌برداری جمع شود.

به عنوان مثال، داده های تولید Maitu چندین درجه دقیق از جمله N، H، P، SP و UP را ارائه می دهد. کلاس UP نشان دهنده بالاترین رده دقت در محدوده ذکر شده است.

توجه: مقادیر نشان داده شده پارامترهای تولید برای ارتفاع و عرض مجاز (△H و △W) هستند و باید همراه با پیکربندی راهنمای خاص و الزامات کاربردی ارزیابی شوند.

برای سیستم‌هایی که نیاز به حرکت هماهنگ دارند، انتخاب درجه دقیق‌تر می‌تواند سازگاری ابعادی بیشتری را فراهم کند. با این حال، بالاترین درجه به طور خودکار بهترین انتخاب برای هر ماشینی نیست. خریداران باید دقت مورد نیاز، بار، طول ریل، شرایط نصب، محیط عملیاتی و هزینه کل پروژه را متعادل کنند.

کدام مواد و درمان های سطحی از دقت طولانی مدت پشتیبانی می کنند؟

انتخاب مواد به طور مستقیم بر سختی، مقاومت در برابر سایش، ثبات ابعادی و عمر مفید تأثیر می گذارد. فولاد حامل کروم با کربن بالا، مانند مواد معادل SUJ2، به طور گسترده برای قطعات تماس با نورد مورد استفاده قرار می گیرد زیرا می تواند پس از عملیات حرارتی مناسب به سختی بالایی دست یابد.

سری راهنمای خطی بسیار دقیق Maitu از فولاد کروم دار با کربن بالا با سختی مشخص تقریباً 58-62 HRC استفاده می کند. مسیرهای زمینی دقیق و عملیات حرارتی کنترل شده به ایجاد یک سطح تماس پایدار برای عملیات مداوم کمک می کند.

بسته به محیط کاربرد، عملیات سطحی را نیز می توان در نظر گرفت. اکسید سیاه و آبکاری نیکل الکترولس می تواند محافظت بیشتری از سطح ایجاد کند و ممکن است زمانی مفید باشد که مقاومت در برابر خوردگی یا دوام محیطی ملاحظات مهمی باشد.

• مواد پایه:فولاد کروم دار با کربن بالا
• سختی:تقریباً 58-62 HRC
• پایان مسابقه:تقریبا Ra 0.4-0.8 میکرومتر
• حفاظت اختیاری:آبکاری اکسید سیاه یا نیکل الکترولس

معمولاً از راهنماهای خطی فوق دقیق کجا استفاده می شود؟

هرچه الزامات حرکت سخت‌تر باشد، ارزش بالقوه یک راهنما با دقت بالا بیشتر است. این مولفه‌ها به‌ویژه زمانی مرتبط هستند که تجهیزات باید موقعیت‌های تکرارپذیر را در حین جابجایی مداوم یا بارهای خارجی حفظ کنند.

تجهیزات نیمه هادی

تجهیزات نگهداری، بازرسی، توزیع و بسته بندی ویفر می تواند به حرکت بسیار کنترل شده نیاز داشته باشد. هدایت خطی پایدار به سیستم های موقعیت یابی کمک می کند تا تکرارپذیری را حفظ کرده و لرزش ناخواسته را کاهش دهند.

ماشین ابزار دقیق

CNC و سایر تجهیزات ماشینکاری با دقت بالا به اجزای حرکت سفت و سخت برای پشتیبانی از دقت برش و موقعیت یابی ابزار قابل تکرار بستگی دارند.

رباتیک صنعتی

محورهای خطی مورد استفاده در سیستم‌های روباتیک ممکن است بارها و الگوهای حرکتی پیچیده را تجربه کنند. ظرفیت بار لحظه ای قوی می تواند به حفظ پایداری در پیکربندی های چند محوری کمک کند.

ابزارهای اندازه گیری دقیق

تجهیزات اندازه گیری به ویژه به انحراف مکانیکی حساس هستند. حرکت صاف و تلورانس های هندسی کنترل شده می تواند به کاهش منابع مکانیکی خطای اندازه گیری کمک کند.

تجهیزات پزشکی

تولید پزشکی و ابزار دقیق اغلب نیاز به موقعیت یابی قابل اعتماد، حرکت کنترل شده و حفاظت از سطح مناسب دارند. انتخاب راهنما باید هم عملکرد مکانیکی و هم الزامات محیطی را در نظر بگیرد.

چگونه باید راهنمای خطی مناسب را انتخاب کنید؟

انتخاب یک راهنما فقط بر اساس کلاس دقت تبلیغ شده آن می تواند منجر به طراحی نامناسب شود. یک رویکرد بهتر، ارزیابی محیط عملیاتی کامل و الزامات مکانیکی است.

1. دقت موقعیت یابی مورد نیاز را تعیین کنید:دقت هدف، تکرارپذیری و انحراف هندسی مجاز را تعریف کنید.
2. محاسبه بارهای استاتیکی و دینامیکی:بار محموله، شتاب، نیروی برش، بارهای لحظه ای و توزیع بار را در نظر بگیرید.
3. بررسی طول ریل:ریل های بلندتر می توانند شرایط تحمل متفاوتی داشته باشند، بنابراین طول و درجه دقت باید با هم ارزیابی شوند.
4. ارزیابی شرایط محیطی:گرد و غبار، رطوبت، دما، مواد خورنده و الزامات اتاق تمیز را در نظر بگیرید.
5. روغن کاری مناسب را انتخاب کنید:روانکاری مناسب برای کاهش اصطکاک و حمایت از عملکرد غلتشی ثابت ضروری است.
6. تأیید صحت نصب:حتی یک راهنمای بسیار دقیق نیز نمی تواند سطح نصب نادرست ماشینکاری شده یا تراز نادرست را جبران کند.
7. درخواست اسناد بازرسی:گزارش‌های بازرسی فنی شواهد مفیدی را ارائه می‌کنند که نشان می‌دهد اجزای عرضه‌شده با مشخصات مورد توافق مطابقت دارند.

برای پروژه هایی با نیازهای سخت، مهندسان باید قبل از نهایی کردن مشخصات، پیکربندی واگن، پیش بارگذاری، روش نصب، موازی سازی ریل، تعامل سیستم محرکه و چرخه خدمات مورد انتظار را نیز در نظر بگیرند.

خریداران چه کنترل کیفیتی باید انتظار داشته باشند؟

اجزای دقیق به جای بازرسی بصری به تنهایی به کنترل کیفیت قابل اندازه گیری نیاز دارند. یک تامین کننده حرفه ای باید فرآیندهایی داشته باشد که مواد خام، عملیات حرارتی، سنگ زنی، تایید ابعاد، عملکرد در حال اجرا و بازرسی نهایی را پوشش دهد.

مایتو بیان می‌کند که فرآیند تولید آن از قابلیت ردیابی کیفی مبتنی بر ERP از ذخیره‌سازی فولاد کروم با کربن بالا از طریق عملیات حرارتی، سنگ‌زنی دقیق و بازرسی نهایی استفاده می‌کند. راهنماهای آن نیز در معرض نمایش مشخصات، ارزیابی نویز و تأیید بار قرار می گیرند و اسناد بازرسی برای سفارشات ارائه می شود.

این رویکرد برای OEM ها و تیم های مهندسی مهم است زیرا داده های بازرسی قابل ردیابی می توانند از کنترل کیفیت ورودی، اسناد پروژه و تصمیمات نگهداری طولانی مدت پشتیبانی کنند.

مایتو همچنین بیش از 16000 مشخصات پیچ های سربی دقیق و اجزای خطی را که از آغاز عملیات سوژو توسعه یافته است، همراه با تجربه ارائه خدمات به بیش از 5000 مشتری جهانی گزارش می دهد. منابع تولید آن شامل تأسیسات در سوژو و دونگوان است که هم نیازهای کمی و هم سفارشات تولید بزرگتر را پشتیبانی می کند.

سوالات متداول

راهنمای خطی فوق دقیق چیست؟

راهنماهای خطی فوق دقیق، اجزای حرکت خطی با دقت بالا هستند که برای کاربردهایی طراحی شده‌اند که نیاز به موقعیت کنترل‌شده، حرکت صاف، استحکام بالا و تحمل‌های هندسی ثابت دارند. آنها معمولاً در تجهیزات نیمه هادی، ماشین ابزار دقیق، روباتیک، تجهیزات اندازه گیری و ساخت پزشکی استفاده می شوند.

چه چیزی راهنماهای خطی درجه UP را از گریدهای استاندارد متفاوت می کند؟

راهنماهای درجه UP با ابعاد کوچکتر نسبت به گریدهای استاندارد ساخته می شوند. به عنوان مثال، پارامترهای تولید فهرست شده Maitu مقدار △H و △W 2 میکرومتر را برای ریل های درجه بالا با طول تا 500 میلی متر نشان می دهد. مناسب بودن واقعی یک درجه بستگی به طراحی کامل دستگاه و دقت مورد نیاز دارد.

چه ماده ای معمولا برای راهنماهای خطی با دقت بالا استفاده می شود؟

فولاد حامل کروم با کربن بالا معمولاً برای کاربردهای حرکتی خطی انتخاب می شود زیرا می تواند پس از عملیات حرارتی به سختی و مقاومت در برابر سایش بالا دست یابد. Maitu مواد معادل SUJ2 را با سختی تقریباً 58-62 HRC برای سری فوق دقیق خود مشخص می کند.

چگونه می توان عمر خدمات راهنمای خطی را بهبود بخشید؟

نصب صحیح، پیش بارگذاری مناسب، روغن کاری مناسب، کنترل آلودگی، توزیع مناسب بار و بازرسی منظم همگی به عمر مفید کمک می کنند. راهنماهای مهر و موم شده و عملیات سطحی مناسب می توانند محافظت بیشتری را در محیط های عملیاتی چالش برانگیز فراهم کنند.

آیا راهنماهای بسیار دقیق برای کاربردهای اتاق تمیز یا نیمه هادی مناسب هستند؟

آنها می توانند زمانی مناسب باشند که پیکربندی راهنما، روغن کاری، آب بندی، عملیات سطح و الزامات تمیزی به درستی با برنامه مطابقت داشته باشند. برای محیط های حساس، خریداران باید قبل از سفارش، مواد، پوشش، روانکاری، کنترل ذرات و الزامات بازرسی را با تامین کننده در میان بگذارند.

افکار نهایی

راهنماهای خطی فوق العاده دقیق در کاربردهایی که دقت حرکت، صلبیت، تکرارپذیری و قابلیت اطمینان مستقیماً بر عملکرد تجهیزات تأثیر می گذارد، نقش مهمی ایفا می کنند. انتخاب راه حل مناسب به چیزی بیش از مقایسه درجه های دقت اسمی نیاز دارد. کیفیت مواد، پایان راه آهن، توزیع بار، آب بندی، روغن کاری، شرایط نصب، روش های بازرسی و الزامات کاربرد همه باید با هم در نظر گرفته شوند.

مایتو با بیش از 12 سال تجربه در فناوری حرکت خطی دقیق، مجموعه محصولات گسترده، پارامترهای دقیق تولید، و فرآیندهای کنترل کیفیت قابل ردیابی، راه حل های راهنمای خطی را برای کاربردهای صنعتی سخت ارائه می دهد. اگر در حال ارزیابی راهنماهایی برای تجهیزات CNC، ماشین آلات نیمه هادی، روباتیک، اندازه گیری دقیق، یا ساخت پزشکی هستید، درباره راهنماهای خطی فوق العاده دقیق وبا ما تماس بگیریدبرای بحث در مورد دقت، بار، طول ریل، شرایط محیطی و سفارشی سازی شما.
