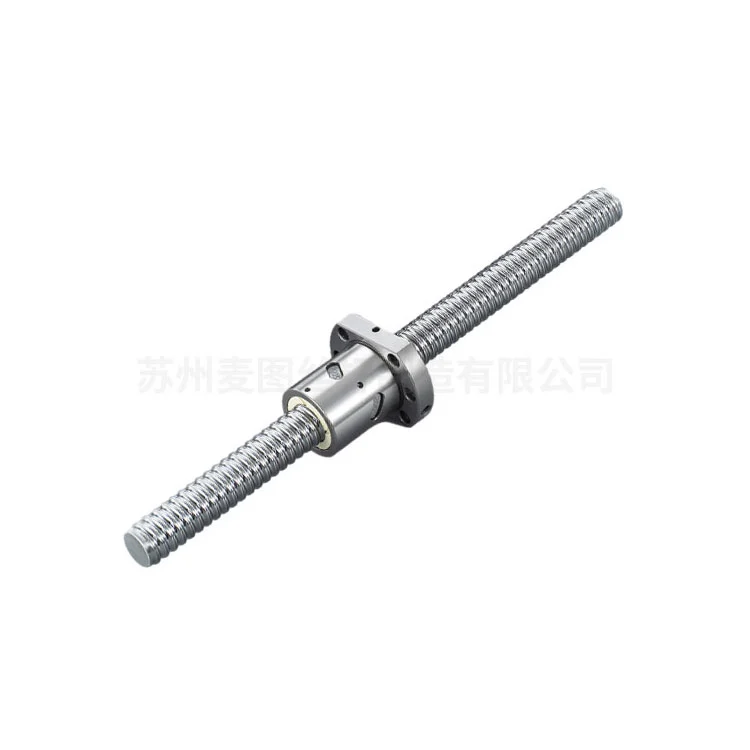

دو مهره رول توپ پیچ
پیچ توپی دو مهره ای Maitu به عنوان یک جزء مکانیکی با دقت بالا است که به طرز ماهرانه ای برای تبدیل حرکت چرخشی به حرکت خطی با کارایی فوق العاده و دقت دقیق ساخته شده است. ما یک سیستم تولید بالغ و زنجیره تامین تولید بال اسکرو داریم که ما را قادر می سازد به سرعت راه حل های تولید و تحویل و غیره را ارائه دهیم.
پیچهای توپی دو مهرهای با کیفیت Maitu که ریشه در مفاهیم مهندسی هسته دارند، به مکانیزم تماس با نورد متکی هستند - بلبرینگهای چرخشی اصطکاک بین محور پیچ و مهره را به حداقل میرسانند. این طراحی نوآورانه از پیچ های سربی ذوزنقه ای با حاشیه قابل توجهی بهتر عمل می کند و راندمان مکانیکی آن 90 درصد یا بالاتر است. به این ترتیب، برای کاربردهایی که دقت، قابلیت اطمینان و صرفه جویی در انرژی غیرقابل مذاکره هستند، به یک انتخاب غیرقابل جایگزین تبدیل شده است.
نکات برجسته فنی
1. رزوه ها روی پیچ از طریق تکنیک نورد سرد دقیق ایجاد می شوند. این فرآیند سختی سطح را افزایش میدهد و ساختار دانهای ثابت را تضمین میکند، در حالی که هزینهها را برای دورههای تولید با حجم متوسط تا بالا قابل کنترل نگه میدارد.
2. مهره دارای طراحی صرفه جویی در فضا است که با کانال های برگشت توپ و منحرف کننده ها یکپارچه شده است. این راهاندازی چرخش بدون درز توپ را حتی زمانی که در معرض بارهای نوسانی و سرعت عملیاتی قرار میگیرد، تضمین میکند.
3. راهحلهای پیشبارگیری قابل انتخاب - مانند پیکربندیهای دو مهره یا لیدهای آفست - به طور مؤثری واکنش محوری را از بین میبرند و تکرارپذیری موقعیتی استثنایی را برای کارهای سخت ارائه میدهند.
4. تولید شده در انطباق دقیق با استانداردهای ISO 3408 و JIS B1192، اطمینان از دقت ابعادی ثابت و عملکرد قابل اعتماد در همه واحدها.
مزایای کلیدی عملکرد
فرآیند نورد سرد تنشهای پسماند فشاری را به سطح پیچ وارد میکند که منجر به پیشرفتهای قابلتوجهی در سه ناحیه حیاتی میشود:
1. عمر خستگی بیشتر: دوام افزایش یافته تحت شرایط بارگذاری پویا، با عمر مفید رتبه بندی شده مطابق با فرمول عمر استاندارد L10 در صنعت محاسبه شده است.
2. صلبیت عالی: ویژگی های سختی بهینه، این بال اسکرو را برای کاربردهایی که نیاز به واکنش سریع و حداقل تغییر شکل ساختاری دارند، ایده آل می کند.
3. عملکرد صاف و بی صدا: پرداخت سطح برتر (با مقادیر Ra معمولاً ≤ 0.4 میکرومتر) لرزش را به حداقل می رساند و نویز عملیاتی را کاهش می دهد و عملکرد کلی سیستم را بهبود می بخشد.
مشخصات مواد
| شفت پیچ: | فولاد کروم پر کربن (SCM435/SNCM220) از طریق سخت شده تا HRC 58-62. |
| مسکن مهره: | فولاد آلیاژی با پوشش اکسید سیاه یا روی نیکل برای مقاومت در برابر خوردگی. |
| توپ ها: | فولاد کروم درجه 100 (GCr15) با جایگزین های سرامیکی اختیاری برای کاربردهای با سرعت بالا. |
صنایع کاربردی
ماشین آلات CNC و رباتیک صنعتی
سیستم های فعال سازی هوافضا
تصویربرداری پزشکی و تجهیزات تشخیصی خودکار
کار با ویفر نیمه هادی و لیتوگرافی
خطوط مونتاژ باتری خودروهای الکتریکی
گلوله پیچ دو مهره نورد ما تحت آزمایش های دقیق برای دقت موقعیت قرار می گیرد. و این می تواند انطباق با درجه های دقیق صنعتی (C3-C7) را تضمین کند. این محصول با ترکیب اقتصاد رزوه نورد شده با عملکرد بال اسکرو، راه حلی بهینه برای صنایع اتوماسیون ارائه می دهد که در آن دقت، طول عمر و هزینه کل مالکیت حساس است.
پارامترهای تولید
| تایپ کنید | درجه دقیق | جهت | شروع کنید | کد | نوع مهره | طول محدود | ||
| d | سرب | مهره دا | راست/چپ | |||||
| 6 | 1 | 0.8 | C10، C7 | R | 1 | SCR00601 | K | 1000 |
| 8 | 1 | 0.8 | C10، C7، C5 | R | 1 | SCR00801 | K | 1000 |
| 2 | 1.2 | C10، C7، C5 | R | 1 | SCR00802 | K | ||
| 2.5 | 1.2 | C10، C7، C5 | R | 1 | SCR0082.5 | K، BSH | ||
| 10 | 2 | 1.2 | C10، C7، C5 | R | 1 | SCR01002 | K، BSH | 3000 |
| 4 | 2 | C10، C7، C5 | R | 1 | SCR01004 | K، BSH | ||
| 12 | 2 | 1.2 | C10، C7، C5 | R | 1 | SCR01202 | K | 3000 |
| 4 | 2.5 | C10، C7، C5 | R | 1 | SCR01204 | U، BSH | ||
| 5 | 2.5 | C10، C7، C5 | R | 1 | SCR01205-A | V، U، BSH، H، A | ||
| 10 | 2.5 | C10، C7، C5 | R | 2 | SCR01210-B | V | ||
| 20 | 2.5 | C10، C7 | R | 4 | SCR01220 | Y | ||
| 14 | 2 | 1.2 | C10، C7، C5 | R | 1 | SCR01402 | K | 1800 |
| 4 | 2.5 | C10، C7 | R | 1 | SCR01404 | BSH | 3000 | |
| 16 | 4 | 2.381 | C10، C7، C5 | R | 1 | SCR01604 (N) | V، I، U، BSH | 3000 |
| 5 | 3.175 | C10، C7، C5 | R/L | 1 | SCR01605 | V، NI، NU، BSH | ||
| 10 | 3.175 | C10، C7، C5 | R | 2 | SCR01610 | V، NI، NU، BSH | ||
| 16 | 2.778 | C10، C7، C5 | R | 4 | SCR01616 | Y | ||
| 32 | 2.778 | C10، C7 | R | 8 | SCR01632 | Y | ||
| 20 | 4 | 2.381 | C10، C7، C5 | R | 1 | SCR02004 (N) | V، I، U | 3000 |
| 5 | 3.175 | C10، C7، C5 | R/L | 1 | SCR02005 | V،NI،NU،BSH،H،A | ||
| 20 | 3.175 | C10، C7، C5 | R | 4 | SCR02020 | V، Y، H، A | ||
| 40 | 3.175 | C10، C7 | R | 8 | SCR02040 | Y | ||
| 25 | 4 | 2.381 | C10، C7 | R | 1 | SCR02504 (N) | من، یو | 6000 |
| 5 | 3.175 | C10، C7، C5 | R/L | 1 | SCR02505 | V،NI،NU،BSH،H،A | ||
| 10 | 4.762 | C10، C7، C5 | R | 1 | SCR02510-A | NI، NU، BSH | ||
| 10 | 6.35 | C10، C7، C5 | R | 1 | SCR02510-B | V | ||
| 25 | 3.969 | C10، C7، C5 | R | 4 | SCR02525 | Y | ||
| 50 | 3.969 | C10، C7 | R | 8 | SCR02550 | Y | ||
| 32 | 4 | 2.381 | C10، C7، C5 | R | 1 | SCRO3204 (N) | V، I، U | 6000 |
| 5 | 3.175 | C10، C7، C5 | R/L | 1 | SCRO3205 | V،NI،NU،M،H،A | ||
| 10 | 6.35 | C10، C7، C5 | R/L | 1 | SCR03210 | V,NI,NU | ||
| 32 | 4.762 | C10، C7 | R | 4 | SCR03232 | Y | ||
| 64 | 4.762 | C10، C7 | R | 8 | SCR03264 | Y | ||
| 40 | 5 | 3.175 | C10، C7، C5 | R/L | 1 | SCR04005 | V،NI،NU،H،A | 6000 |
| 10 | 6.35 | C10، C7 | R/L | 1 | SCR04010 | V,NI,NU | ||
| 20 | 6.35 | C10، C7 | R | 2 | SCR04020 | V | ||
| 40 | 6.35 | C10، C7 | R | 4 | SCR04040 | Y | ||
| 80 | 6.35 | C10، C7 | R | 8 | SCR04080 | Y | ||
| 50 | 5 | 3.175 | C10، C7، C5 | R | 1 | SCRO5005 | V، H، A | 6000 |
| 10 | 6.35 | C10، C7، C5 | R/L | 1 | SCRO5010 | V,NI,NU | ||
| 20 | 9.525 | C10، C7 | R | 1 | SCR05020 | V | ||
| 50 | 7.938 | C10، C7 | R | 4 | SCR05050 | Y | ||
| 100 | 7.938 | C10، C7 | R | 8 | SCR050100 | Y | ||
| 63 | 10 | 6.35 | C10، C7، C5 | R | 1 | SCR06310 | V,NI,NU | 7000 |
| 20 | 9.525 | C10، C7 | R | 1 | SCR06320 | V، NU | ||
| 80 | 10 | 6.35 | C10، C7، C5 | R | 1 | SCR08010 | V,NI,NU | 7000 |
| 20 | 9.525 | C10، C7 | R | 1 | SCR08020 | V، NU | ||
چرا Maitu را برای نیازهای خود انتخاب کنید؟
برتری مهندسی و سابقه اثبات شده:
Maitu با بیش از 12 سال تجربه تولید تخصصی (که ناشی از میراث 20 ساله در شانگهای است)، بیش از 16000 نوع پیکربندی پیچ را با موفقیت ارائه کرده است. ما فقط قطعات را نمی فروشیم. ما راه حل های کنترل حرکت را ارائه می دهیم که با سابقه خدمت به بیش از 5000 مشتری جهانی پشتیبانی می شود.
دقت صفر بک با فناوری دو مهره:
پیچهای توپی دو مهرهای ما برای از بین بردن واکنش محوری از طریق راهحلهای قابل انتخاب پیشبار طراحی شدهاند. بر خلاف مهرههای تک استاندارد، پیکربندی مهرههای دوتایی ما تکرارپذیری موقعیتی عالی و استحکام بیشتر را فراهم میکند، و آنها را به گزینهای مقرونبهصرفه برای پیچهای زمینی گران قیمت برای الزامات دقیق C5-C7 تبدیل میکند.
یکپارچگی مواد برتر و پرداخت سطح:
ما از فولاد کروم پرکربن SCM435/SNCM220 استفاده می کنیم که تا HRC 58-62 سخت شده است. همراه با تکنیک نورد سرد دقیق و پرداخت سطحی Ra ≤ 0.4 میکرومتر، پیچهای ما عمر خستگی L10 و راندمان مکانیکی بیش از 90 درصد را ارائه میکنند که به طور قابلتوجهی هزینه کل مالکیت (TCO) را کاهش میدهد.
قابلیت ردیابی پیشرفته از طریق ERP خود توسعه یافته:
کیفیت یک علم است نه تصادفی. Maitu از یک سیستم ERP اختصاصی برای ردیابی هر مرحله از تولید استفاده می کند - از عملیات حرارتی مواد خام تا آزمایش دینامیکی نهایی. این تضمین می کند که هر محموله کاملاً با استانداردهای ISO 3408 و JIS B1192 مطابقت دارد و شفافیت کامل و کیفیت ثابت را برای مشتریان خود فراهم می کند.
سوالات متداول
1. Maitu چگونه از درجه دقت یک بال اسکرو نورد شده در مقایسه با اسکرو زمینی اطمینان می دهد؟
در حالی که پیچهای زمین به طور سنتی برای دقت فوقالعاده بالا استفاده میشوند، فناوری پیشرفته نورد سرد Maitu در ترکیب با سیستم پیشبارگذاری دو مهره به ما امکان میدهد به درجههای دقیق C5 تا C7 دست یابیم. این یک راه حل با کارایی بالا با قیمت بسیار پایین تر، ایده آل برای اتوماسیون و روباتیک است که در آن دقت و بودجه هر دو فاکتورهای حیاتی هستند.
2. آیا می توانید ماشینکاری نهایی سفارشی را مطابق نقشه های خاص CAD ما ارائه دهید؟
بله. ما 10 خط تولید تخصصی مجهز به ماشین تراش CNC با دقت بالا را به طور خاص برای ماشینکاری نهایی سفارشی اداره می کنیم. چه برنامه شما به شیارهای حلقه محکم، محورهای کلیددار یا انتهای رزوه ای نیاز داشته باشد، ما اطمینان می دهیم که ماشین کاری با مسیر توپ متمرکز است تا از لرزش و سایش زودرس جلوگیری شود.
3. زمان معمول برای سفارشات انبوه و سفارشی سازی OEM چقدر است؟
به لطف راه اندازی دو کارخانه ما در سوژو و دونگوان، ما ظرفیت تولید بالایی را حفظ می کنیم. برای مشخصات استاندارد، ما انبار قابل توجهی از شفت های نورد را حمل می کنیم. برای سفارشیسازیهای OEM، پس از تایید نقشه از طریق گردش کار تحت نظارت ERP، ما یک برنامه تولید ساده برای اطمینان از تحویل به موقع، حتی برای سفارشهای با حجم بالا، ارائه میکنیم.
4. چگونه کیفیت و عملکرد بال اسکروها را قبل از حمل و نقل تضمین می کنید؟
هر پیچ مهرهای دوبل رول شده Maitu تحت یک پروتکل بازرسی دقیق قرار میگیرد. این شامل تست سختی سطح، تأیید ابعاد (مطابق با ISO 3408) و آزمایش صاف اجرا می شود.

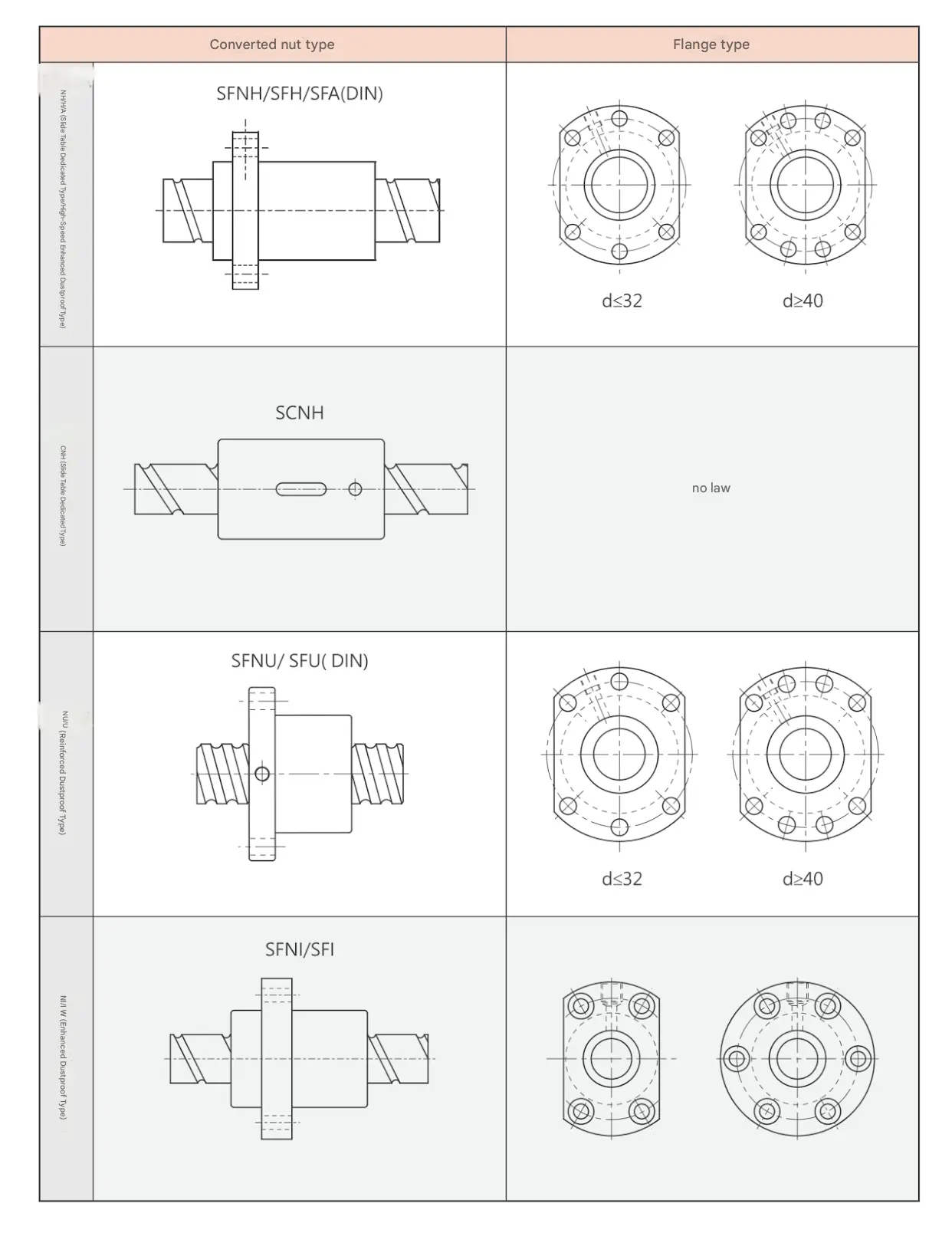

مرجع مهره بال اسکرو
برای اطلاعات بیشتر و سایر انواع آجیل لطفا با ما تماس بگیرید.
